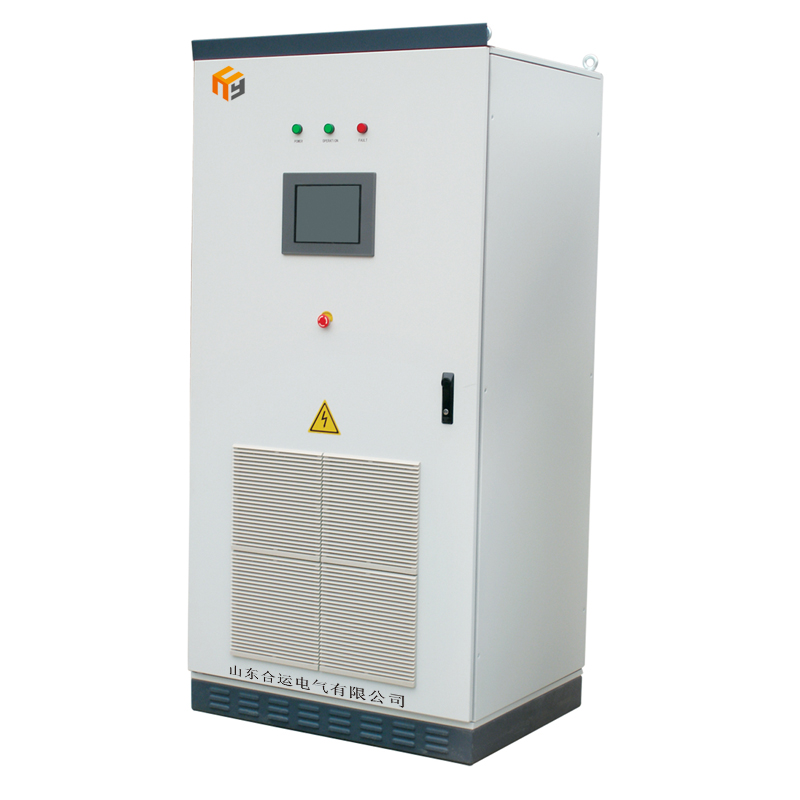

三相光伏并網逆變器
時間：2021-10-31 人氣： 來源：山東合運電氣有限公司
產品簡介：
集中式光伏逆變器的特點就是把多路電池組串構成的方陣集中接入到一臺大型的逆變器中。一般是先把若干個電池組 件串聯在一起構成一個組串，然后再把所有組串通過直流匯流箱匯流，并通過直流匯流箱集中輸出一路或幾路后輸入到集 中式并網逆變器中，當一次匯流達不到逆變器的輸入特性和輸入路數的要求時，還要進行二次匯流。
適用于工廠、學校、機關等大面積屋頂光伏發電，提供單位電力供應，自發自用，剩余電力饋入公共電網，不需要蓄 電池。
產品特點：
●采用美國TI公司DSP芯片進行控制
● 高轉換效率
● 先進的最大功率點跟蹤技術（MPPT）
● MPPT效率＞99％
● 寬電壓輸入范圍
● 擾動檢出技術，實現反孤島運行控制
● 完善的保護功能，系統的可靠性更高
● 純正弦波輸出，自動同步并網，電流諧波含量小，對電網無污染、無沖擊
● 配備RS485/RS232、以太網、GPRS（可選）接口，實現遠程數據采集和監視
技術參數：
型 號 | HNSG 100KS | HNSG 150KS | HNSG 250KS | HNSG 300KS | HNSG 500KS | HNSG 250KTL | HNSG 500KTL |
隔離方式 | 工頻變壓器隔離 | 無隔離變壓器 | |||||
最大直流輸入功率 | 110KWp | 170KWp | 275KWp | 330KWp | 550KWp | 275KWp | 550KWp |
最大直流輸入電壓 | 800Vdc | 900Vdc | |||||
最大功率點跟蹤（MPPT） 范圍@最佳工作電壓 | 450Vdc～820Vdc@595Vdc | ||||||
推薦光伏組件電壓@串數 | 35V左右@17串 | ||||||
電池板連接方式 | 接線端子 | ||||||
最大輸入電流 | 245A | 368A | 600A | 735A | 1200A | 625A | 1200A |
額定交流輸出功率 | 100KW | 150KW | 250KW | 300KW | 500KW | 250KW | 500KW |
最大交流輸出功率 | 110KW | 170KW | 275KW | 330KW | 550KW | 275KW | 550KW |
電流諧波THDi | <3%（額定功率時） | ||||||
功率因數 | >0.99 | ||||||
最大效率 | 96.5% | 97.3% | 98% | ||||
歐洲效率 | 95.2% | 96.7% | 97% | ||||
允許電網電源范圍 | 310Vac～450Vac | 210Vac～310Vac | |||||
允許電網頻率范圍 | 47.5Hz～51.5Hz | ||||||
夜間自耗電 | <100W | ||||||
自動投運條件 | 直流輸入及電網滿足要求，逆變器自動運行 | ||||||
斷電后自動重啟時間 | 5min(時間可調) | ||||||
保護功能 | 極性反接保護、短路保護、孤島效應保護、過熱保護、過載保護、接地故障保護等 | ||||||
通訊接口 | RS485/RS232/GPRS/以太網 | ||||||
工作溫度 | －25℃～＋55℃ | ||||||
相對濕度 | 0～95%，不結露 | ||||||
海拔高度 | ≤2000米(超過2000米需降額使用) | ||||||
冷卻方式 | 強制風冷 | ||||||
噪音 | ≤60dB | ||||||
防護等級 | IP20（室內） | ||||||
