多倍壓器
時間：2022-12-11 人氣： 來源：山東合運電氣有限公司
多倍壓器是一種電子電路，能夠把從交流電電源提供的較低電壓轉換至較高的直流電壓，通常使用一個電容器和二極管的網絡。

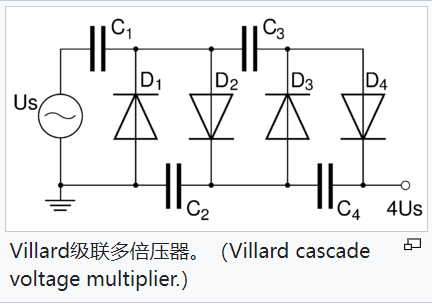

多倍壓器可以用來生成幾十到幾百的電壓，給家電使用，也能生成數百萬伏特，給如高能物理實驗和閃電安全檢測等目的使用。最常見類型的多倍壓器是半波串聯多倍壓器（half-waveseriesmultiplier），也稱為Villard級聯（但實際上由HeinrichGreinacher發明）。
運作
假設交流電源的峰值電壓為+Us，并假設當充電時，C值是足夠高的，以允許這一電流流動沒有明顯的電壓變化，那么這個級聯的（簡化的）工作過程如下：
負峰值（-Us）：通過二極管D1，電容器C1充電至UsV（電容器左右板之間的電位差是Us）。
正峰值（+Us）：C1的電壓和電壓源的電壓加在一塊，從而透過D2將C2的電壓充至2Us。
負峰值：C1的電壓已經下降到0V，因此允許通過D3將C3的電壓充到2Us。
正峰值：C2的電壓上升到2Us（類似于步驟2），也把C4的電壓充到2Us，輸出電壓（C2和C4下的總和電壓）上升直到達到4Us。
在現實上，C4的電壓要達到完全充滿（fullvoltage），需要更多的周期。每一個額外的兩個二極管和兩個電容器組成的階段，借由兩次峰值交流電壓，增加輸出電壓。
關于多倍壓器，小編為大家就分享這些。歡迎聯系我們合運電氣有限公司，以獲取更多相關知識。
